Práctica de laboratorio:
Uso de Wireshark para examinar tramas de Ethernet
Objetivos
Parte 1: Examinar los campos de encabezado
en una trama de Ethernet II Parte 2: Utilizar Wireshark para capturar y
analizar tramas de Ethernet
Información básica/Situación
Cuando los protocolos de la capa superior se comunican entre
sí, los datos fluyen hacia abajo en las capas de interconexión de sistema
abierto (OSI) y se encapsulan en la trama de la capa 2. La composición de la
trama depende del tipo de acceso al medio. Por ejemplo, si los protocolos de
capa superior son TCP e IP, y el acceso al medio es Ethernet, la encapsulación
de la trama de la capa 2 será Ethernet II. Esto es típico de un entorno LAN.
Cuando se aprende sobre los
conceptos de la capa 2, es útil analizar la información del encabezado de la
trama. En la primera parte de esta práctica de laboratorio, revisará los campos
incluidos en una trama de Ethernet II. En la parte 2, utilizará Wireshark para
capturar y analizar los campos de encabezado de la trama de Ethernet II para el
tráfico local y remoto.
Recursos necesarios
•
1 PC (Windows 7, Vista o XP con acceso
a Internet y Wireshark instalado)
Parte 1: Examinar los campos de encabezado en una trama de Ethernet II
En la parte 1, examinará los
campos de encabezado y el contenido de una trama de Ethernet II. Se utilizará
una captura de Wireshark para examinar el contenido de estos campos.
Paso 1: Revisar las descripciones y
las longitudes de los campos de encabezado de Ethernet II
|
Preámbulo
|
Dirección de destino
|
Dirección de origen
|
Tipo de trama
|
Datos
|
FCS
|
|
8 bytes
|
6 bytes
|
6 bytes
|
2 bytes
|
46 a 1500 bytes
|
4 bytes
|
Paso 2: Examinar la configuración de
red de la PC

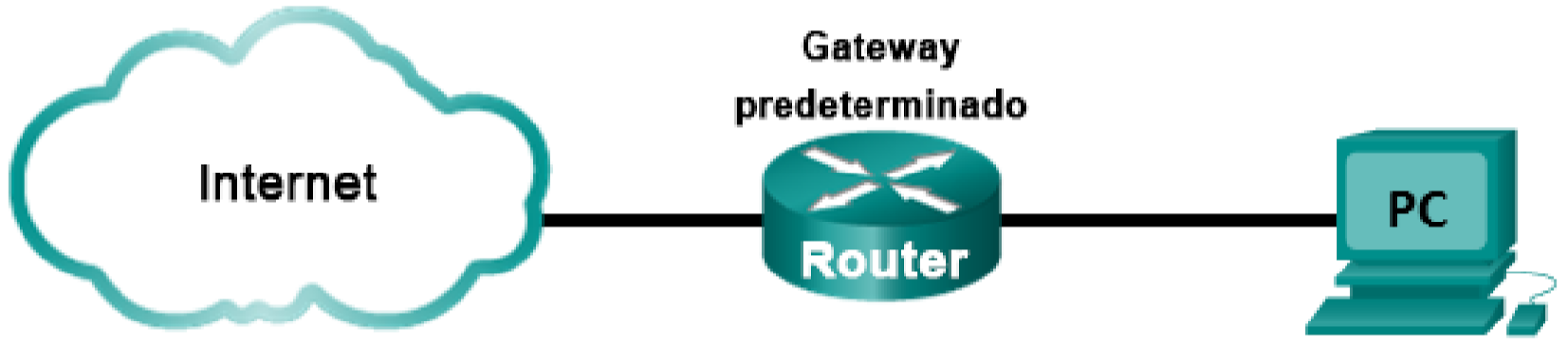

La dirección IP del host de
esta PC es 10.20.164.22 y la dirección IP del gateway predeterminado es
10.20.164.17.
Paso 3: Examinar las tramas de
Ethernet en una captura de Wireshark
En la siguiente captura de
Wireshark, se muestran los paquetes que generó un ping que se emitió desde un
host de la PC hasta su gateway predeterminado. Se aplicó un filtro a Wireshark
para ver los protocolos ARP e ICMP únicamente. La sesión comienza con una
consulta de ARP para la dirección MAC del router del gateway, seguida de cuatro
solicitudes y respuestas de ping.
Paso 4: Examinar el contenido de
encabezado de Ethernet II de una solicitud de ARP
En la tabla
siguiente, se toma la primera trama de la captura de Wireshark y se muestran
los datos de los campos de encabezado de Ethernet II.
|
Campo
|
Valor
|
Descripción
|
|
Preámbulo
|
No se muestra en la captura.
|
Este campo contiene bits de sincronización, procesados por
el hardware de NIC.
|
|
Dirección de destino
|
Broadcast
(ff:ff:ff:ff:ff:ff)
|
Direcciones de la Capa 2 para la
trama. Cada dirección tiene una longitud de 48 bits, o seis octetos,
expresada como 12 dígitos hexadecimales, 0-9, A-F. Un formato común es 12:34:56:78:9A:BC.
Los primeros seis números
hexadecimales indican el
fabricante de la tarjeta de
interfaz de red (NIC); los seis últimos números hexadecimales corresponden al
número de serie de la NIC.
La dirección de destino puede ser un broadcast, que
contiene todos unos, o un unicast. La dirección de origen es siempre unicast.
|
|
Dirección de origen
|
Dell_24:2a:60
(5c:26:0a:24:2a:60)
|
|
|
Tipo de trama
|
0x0806
|
Para las tramas de Ethernet
II, estos campos contienen un valor hexadecimal que se utiliza para indicar
el tipo de protocolo de capa superior en el campo de datos. Existen muchos
protocolos de capa superior que admite Ethernet II. Dos tipos comunes de
trama son:
Valor Descripción
0x0800 Protocolo IPv4
0x0806 Protocolo
de resolución de direcciones (ARP)
|
|
Datos
|
ARP
|
Contiene el protocolo de nivel superior encapsulado. El
campo de datos está entre 46 y 1,500 bytes.
|
|
FCS
|
No se muestra en la captura.
|
Secuencia de verificación de trama, utilizada por la NIC
para identificar errores durante la transmisión. El valor lo computa la
máquina de envío, abarcando las direcciones de trama, campos de datos y tipo.
El receptor lo verifica.
|
¿Qué es importante acerca del contenido del campo de la
dirección de destino?
Todos los
hosts de la LAN recibirán esta trama de broadcast. El host con la dirección IP
10.20.164.17 (gateway predeterminado) enviará una respuesta unicast al origen
(host de la PC). Esta respuesta contiene la dirección MAC de la NIC del gateway
predeterminado.
¿Por qué la PC envía un broadcast
de ARP antes de enviar la primera solicitud de ping?
Antes de que la PC pueda enviar una solicitud de ping a un
host, necesita determinar la dirección MAC de destino para poder armar el
encabezado de la trama para esa solicitud de ping. El broadcast de ARP se
utiliza para solicitar la dirección MAC del host con la dirección IP incluida
en el ARP.
¿Cuál es la
dirección MAC del origen en la primera trama? 5c:26:0a:24:2a:60
¿Cuál es la ID
de proveedor (OUI) de la NIC de origen? Dell
¿Qué parte de
la dirección MAC es la OUI?
Los primeros tres octetos de la dirección MAC indican la OUI.
¿Cuál es el
número de serie de la NIC de origen? 24:2a:60
Parte 2: Utilizar Wireshark para capturar y analizar tramas de Ethernet
En la parte 2, utilizará
Wireshark para capturar tramas de Ethernet locales y remotas. Luego examinará
la información incluida en los campos de encabezado de la trama.
Paso 1: Determinar la dirección IP
del gateway predeterminado en la PC
Abra una ventana del símbolo del sistema y emita el comando ipconfig.
¿Cuál es la dirección IP del
gateway predeterminado de la PC? Las respuestas varían.
Paso 2: Iniciar la captura de tráfico
en la NIC de la PC
a.
Abra Wireshark.
b.
En la barra de herramientas de Wireshark Network
Analyzer, haga clic en el ícono Interface
List (Lista de interfaces).
c.
En la ventana Wireshark: Capture Interfaces (Wireshark:
capturar interfaces), seleccione la interfaz para iniciar la captura de tráfico
haciendo clic en la casilla de verificación apropiada, y luego haga clic en Start (Comenzar). Si no está seguro de
qué interfaz activar, haga clic en Details
(Detalles) para obtener más información sobre cada interfaz enumerada.
d.
Observe el tráfico que aparece en la ventana Packet
List (Lista de paquetes).
Paso 3: Filtrar Wireshark para
mostrar solamente el tráfico de ICMP
Puede utilizar el filtro de Wireshark para bloquear la
visibilidad del tráfico no deseado. El filtro no bloquea la captura de datos no
deseados; solo filtra lo que se muestra en la pantalla. Por ahora, solo se debe
ver el tráfico de ICMP.
En el cuadro Filter (Filtrar) de Wireshark, escriba icmp. Si escribió el filtro
correctamente, el cuadro se volverá verde. Si el cuadro está de color verde,
haga clic en Apply (Aplicar) para
aplicar el filtro.
Paso 4: En la ventana del símbolo del
sistema, haga ping al gateway predeterminado de la PC
En esta ventana, utilice la
dirección IP que registró en el paso 1 para hacer ping al gateway
predeterminado.
Paso 5: Detener la captura de tráfico
en la NIC
Haga clic en el ícono Stop Capture (Detener captura) para
detener la captura de tráfico.
Paso 6: Examinar la primera solicitud
de eco (ping) en Wireshark
La ventana principal de
Wireshark está dividida en tres secciones: el panel de la lista de paquetes
(Arriba), el panel de detalles del paquete (Medio) y el panel de bytes del
paquete (Abajo). Si seleccionó la interfaz correcta para la captura de paquetes
en el paso 3, Wireshark mostrará la información ICMP en el panel de la lista de
paquetes de Wireshark, como se muestra en el ejemplo siguiente.
a.
En el panel de la lista de paquetes (sección superior),
haga clic en la primera trama que se indica.
Debería ver Echo (ping) request (Solicitud de eco [ping]) debajo del
encabezado Info (Información). Esta
acción debería resaltar la línea en color azul.
b.
Examine la primera línea del panel de detalles del
paquete (sección media). En esta línea, se muestra la longitud de la trama; 74
bytes en este ejemplo.
c.
En la segunda línea del panel de detalles del paquete,
se muestra que es una trama de Ethernet II. También se muestran las direcciones
MAC de origen y destino.
¿Cuál es la dirección MAC de la
NIC de la PC? 5c:26:0a:24:2a:60 en el ejemplo.
¿Cuál es la dirección MAC del
gateway predeterminado? 30:f7:0d:7a:ec:84 en el
ejemplo.
d.
Puede hacer clic en el signo más (+) que se encuentra
al comienzo de la segunda línea para obtener más información sobre la trama de
Ethernet II. Observe que el signo más cambia al signo menos (-).
¿Qué tipo de trama se muestra? 0x0800 o un tipo de trama IPv4.
e.
Las dos últimas líneas que se muestran en la sección
media proporcionan información sobre el campo de datos de la trama. Observe que
los datos contienen la información de la dirección IPv4 de origen y destino.
¿Cuál es la dirección IP de
origen? 10.20.164.22 en el ejemplo.
¿Cuál es la dirección IP de
destino? 10.20.164.17 en el ejemplo.
f.
Puede hacer clic en cualquier línea de la sección media
para resaltar esa parte de la trama (hexadecimal y ASCII) en el panel de bytes
del paquete (sección inferior). Haga clic en la línea Internet Control Message Protocol (Protocolo de mensajes de control
de Internet) en la sección media y examine qué está resaltado en el panel de
bytes del paquete.
¿Qué indican los dos últimos
octetos resaltados? hi
g.
Haga clic en la trama siguiente de la sección superior
y examine una trama de respuesta de eco. Observe que las direcciones MAC de
origen y destino se invirtieron, porque esta trama se envió desde el router del
gateway predeterminado como una respuesta al primer ping.
¿Qué dirección de dispositivo y
dirección MAC se muestran como la dirección de destino?
La PC del host, 5c:26:0a:24:2a:60
en el ejemplo.
Paso 7: Reiniciar la captura de
paquetes en Wireshark
Haga clic en
el ícono Start Capture (Iniciar
captura) para iniciar una nueva captura de Wireshark. Aparece una ventana
emergente en la que se le pregunta si desea guardar los paquetes capturados
anteriormente en un archivo antes de iniciar una nueva captura. Haga clic en Continue without Saving (Continuar sin
guardar).
Paso 9: Detener la captura de
paquetes
Paso 10: Examinar los datos nuevos en
el panel de la lista de paquetes de Wireshark
En la primera trama de solicitud de
eco (ping), ¿cuáles son las direcciones MAC de origen y destino?
Origen:
Debería ser la dirección MAC de la PC.
Destino: Debería ser la dirección MAC del gateway predeterminado.
¿Cuáles son las direcciones IP de
origen y destino incluidas en el campo de datos de la trama? Origen: Sigue
siendo la dirección IP de la PC.
Destino: Es la dirección del servidor en www.cisco.com.
Compare estas direcciones con las direcciones que recibió en
el paso 7. La única dirección que cambió es la dirección IP de destino. ¿Por
qué la dirección IP de destino cambió y la dirección MAC de destino siguió
siendo la misma?
Las tramas de la capa 2 nunca dejan la LAN.
Cuando se emite un ping a un host remoto, el origen utiliza la dirección MAC
del gateway predeterminado para el destino de la trama. El gateway
predeterminado recibe el paquete, quita de este la información de la trama de
la capa 2 y, a continuación, crea un nuevo encabezado de trama con una
dirección MAC de siguiente salto. Este proceso continúa de router a router
hasta que el paquete llega a la dirección IP de destino.
Reflexión
Wireshark no muestra el campo de preámbulo de un encabezado
de trama. ¿Qué contiene el preámbulo?
El campo de preámbulo contiene siete octetos de
secuencias 1010 alternas y un octeto que indica el comienzo de la trama,
10101011.
